低温截止阀

详细介绍

低温截止阀 Cryogenic Globe Valve

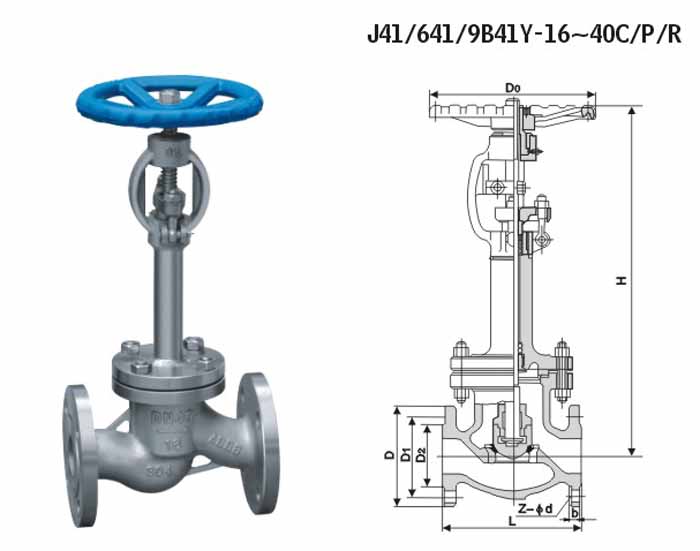

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

公称通径 DN	主要外形尺寸和连接尺寸（mm）Main external and connection dimensions										WT（kg）
公称通径 DN	L	D	D1	D2	b	D0	Z-Φd	-46℃	-101℃	-196℃	WT（kg）
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B51Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	240	4-Φ18	460	480	520	15
65	290	180	145	120	18	280	4-Φ18	475	505	525	23
80	310	195	160	135	20	280	8-Φ18	520	550	590	28
100	350	215	180	155	20	320	8-Φ18	545	575	615	32
125	400	246	210	185	22	360	8-Φ18	590	620	660	88
150	480	280	240	210	24	400	8-Φ23	650	680	730	96
200	600	335	295	265	26	400	12-Φ23	850	880	930	155
250	730	405	355	320	30	450	12-Φ25	956	986	1036	425
300	850	460	410	375	30	500	12-Φ25	1096	1125	1175	641
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B51Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	240	4-Φ18	460	480	520	16
65	290	180	145	120	22	280	8-Φ18	475	505	525	23
80	310	195	160	135	22	280	8-Φ18	520	550	590	29
100	350	230	190	160	24	320	8-Φ23	545	575	615	32
125	400	270	220	188	28	360	8-Φ25	590	620	660	90
150	480	300	250	218	30	400	8-Φ25	650	680	730	98
200	600	360	310	278	34	400	12-Φ25	850	880	930	159
250	730	425	370	332	36	450	12-Φ30	956	986	1036	436
300	850	485	430	390	40	500	16-Φ30	1095	1125	1175	657
