上展式放料阀
详细介绍
上展式放料阀 Put Up DumpingValve
应用规范 Application of Norms
1：阀门的设计与制造按GB/T 12235-89标准 1:The design and manufacture of standard criteria according to GB 12235-89
2：结构长度按企业标准 2:The structure by the length of the standard enterprise standard
3：连接法兰按JB/T79-1994的规定 3:The connection flanges standard criteria by JB79-1994
4：验试与检验按JB/T 9092-1999的规定 4:Test and test according to GB JB/T 9092-1999 Standard

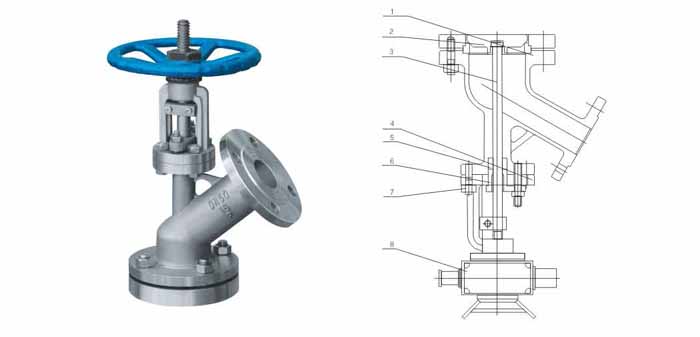

主要零件材质 Parts Material
|
序号
NO. |
零件名称
Part Name |
材质
Material |
|
不锈钢
Stainless Steel |
铸钢
Cast steel |
|
1 |
阀体Body |
ZGoCr18Ni9 |
WCB |
|
2 |
阀瓣Disk |
oCr18Ni9 |
2Cr13 |
|
3 |
阀杆Stem |
oCr18Ni9 |
2Cr13 |
|
4 |
支架Yoke |
ZGoCr18Ni9 |
WCB |
|
5 |
填料Packing |
PTFE |
石墨 |
|
6 |
填料压盖Gland |
ZGoCr18Ni9 |
WCB |
|
7 |
螺栓Bolt |
oCr18Ni9 |
35CrMoA |
|
8 |
手轮Hand wheel |
HT200 |
HT200 |

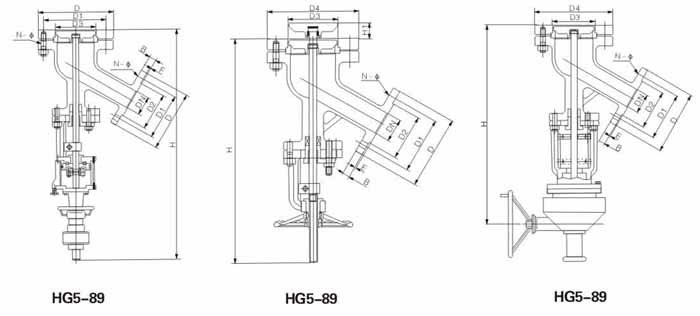

上展式放料阀主要外形和连接尺寸（mm）
|
公称通径
DN(mm) |
上法兰 |
下法兰 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
HGSS-16 |
|
25 |
115 |
85 |
115 |
85 |
|
|
|
32 |
135 |
100 |
135 |
100 |
|
|
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
|
50 |
160 |
125 |
160 |
125 |
85 |
70 |
|
65 |
180 |
145 |
180 |
145 |
125 |
85 |
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
|
125 |
245 |
210 |
245 |
210 |
180 |
140 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
|
200 |
335 |
295 |
335 |
295 |
|
|
注：气动或电动阀门高度根据选用驱动装置而定
