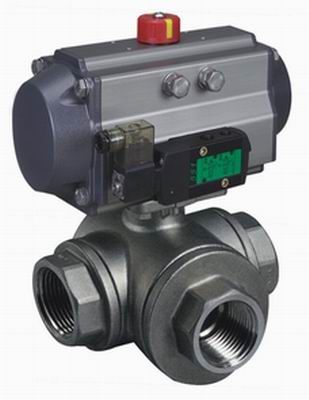

气动三通丝口球阀
详细介绍
Q614F三通丝口球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，Q14F三通丝口球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
Q614F三通丝口球阀结构图：
Q614F三通丝口球阀主要零件材料;
|
零件名称
|
材质
|
|
阀体
|
不锈钢CF8M/CF8
|
|
阀盖
|
不锈钢CF8M/CF8
|
|
球
|
不锈钢CF8M/CF8
|
|
球垫
|
聚四氟乙烯PTEE
|
|
阀杆
|
不锈钢CF8M/CF8
|
|
填料
|
聚四氟乙烯PTEE
|
|
中口
|
聚四氟乙烯PTEE
|
|
大薄片
|
聚四氟乙烯PTEE
|
|
压紧螺母
|
不锈钢CF8M/CF8
|
|
手柄
|
不锈钢CF8M/CF8
|
|
流向指示牌
|
ALUMINUM
|
|
华司
|
不锈钢CF8
|
|
螺帽
|
不锈钢CF8
|
|
锁定装置
|
不锈钢CF8
|
|
皮套
|
塑料
|
|
盲盖
|
不锈钢CF8M/CF8
|
Q614F三通丝口球阀产品特征；
|
公称压力
|
2.5MPa
|
|
适用稳定范围
|
-20～232℃～350℃
|
|
螺纹类型
|
G.NPT.BSPT.BSP.DIN259/2999
|
|
Q614F型螺纹连接三通不锈钢球阀适用介质
|
水、油、气及某些腐蚀性液体（W。O。G）
|
Q614F三通丝口球阀主要连接尺寸及重量;
|
SIZE
|
d
|
L
|
H
|
D1
|
B
|
W1
|
W2
|
h
|
|
1/2"
|
12.7
|
64
|
53
|
97
|
32.0
|
22.4
|
35.0
|
10-24UNC
|
|
3/4"
|
16.0
|
76
|
63
|
126
|
38.0
|
22.4
|
35.0
|
10-24UNC
|
|
1"
|
20.0
|
87
|
66
|
126
|
43.5
|
22.4
|
35.0
|
10-24UNC
|
|
1-1/4"
|
25.0
|
96
|
81
|
145
|
48.0
|
22.4
|
35.0
|
10-24UNC
|
|
1-1/2"
|
32.0
|
114
|
83
|
145
|
57.0
|
22.4
|
38.1
|
1/4-20UNC
|
|
2"
|
38.1
|
142
|
96
|
204
|
71.0
|
22.4
|
38.1
|
1/4-20UNC
|
