三片式内螺纹球阀
详细介绍
三片式内螺纹球阀 3PC Stainless Steel Threaded End Ball Valve
产品规范
|
设计规范 |
结构长度 |
连接方式 |
实验与检验 |
产品标识 |
供货规范 |
|
GB12224 、GB/T12237 |
GB/T12221 |
BSP、 BSPT |
JB/T9092 |
GB/T12220 |
JB/T7928 |
|
API6D 、ASME B16.34 |
ANSI B16.10 |
NPT、NPTF |
API598 |
MSS SP-25 |
API608 |

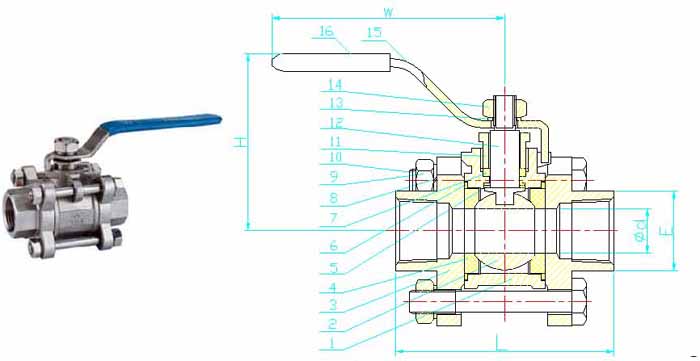

材料列表
|
序号 |
零件名称 |
材料 |
数量 |
序号 |
零件名称 |
材料 |
数量 |
|
01 |
阀体 |
CF8M/CF8 |
1 |
09 |
螺母 |
A2-70 |
4 |
|
02 |
球体 |
316/304 |
1 |
10 |
螺栓 |
A2-70 |
4 |
|
03 |
阀盖 |
CF8M/CF8 |
2 |
11 |
压盖 |
316/304 |
1 |
|
04 |
密封圈 |
PTFE |
2 |
12 |
阀杆 |
316/304 |
1 |
|
05 |
止推垫圈 |
PTFE |
1 |
13 |
弹簧垫圈 |
SS |
1 |
|
06 |
体盖垫圈 |
PTFE |
2 |
14 |
螺母 |
A2-70 |
1 |
|
07 |
填料 |
PTFE |
1 |
15 |
手柄 |
SS |
1 |
|
08 |
弹簧垫圈 |
SS |
4 |
16 |
手柄套 |
PVC |
1 |
尺寸列表 单位 Unit: mm
|
NPS |
DN |
d |
L |
H |
E |
W |
|
1/4″ |
6 |
11.6 |
68.5 |
54 |
23 |
98 |
|
3/8″ |
10 |
12.5 |
68.5 |
54 |
23 |
98 |
|
1/2″ |
15 |
15 |
73 |
58.5 |
27 |
105 |
|
3/4″ |
20 |
20 |
84 |
65.5 |
33 |
120 |
|
1″ |
25 |
25 |
90.5 |
74 |
40 |
150 |
|
1¼″ |
32 |
32 |
112 |
90 |
49 |
160 |
|
1½″ |
40 |
38 |
120 |
96 |
55 |
180 |
|
2″ |
50 |
50 |
146.8 |
104.7 |
67.6 |
180 |
|
2½″ |
65 |
65 |
173.5 |
122 |
84.6 |
250 |
|
3″ |
80 |
80 |
205.2 |
128 |
100 |
250 |
|
4″ |
100 |
100 |
267 |
156 |
129 |
286 |
