广式内螺纹球阀
详细介绍
广式内螺纹球阀 Ball Valve With Internal Thread
特点： Feature
工作压力：6.4MPa（1000PSI） working Pressure：6.4 MPa（1000PSI）
标准通径 Standard Bore
产品规格：1/2"~2" Size：1/2"~2"
锻制不锈钢阀体 Body made of Forged Steel
适合温度：<150℃（PPL<300℃） Suitable Temperature：<150℃（PPL<300℃）
适用介质：水，空气，油品等 Suitable Medium：Water，Gas，Oil
螺纹端可按BSPT，NPT制造 Threaded Standard Per：BSPT ，NPT
材料列表Materialist
|
No
|
部件名称
Part Name
|
材料Material
|
|
1
|
阀体Body
|
A105
|
1Cr18Ni9Ti
|
SS304
|
SS316
|
|
2
|
球，杆Ball，Stem
|
SS304
|
SS304
|
SS304
|
SS316
|
|
3
|
密封Seal
|
PTFE，RPTFE，PPL
|
|
4
|
手柄Handle
|
SS304
|

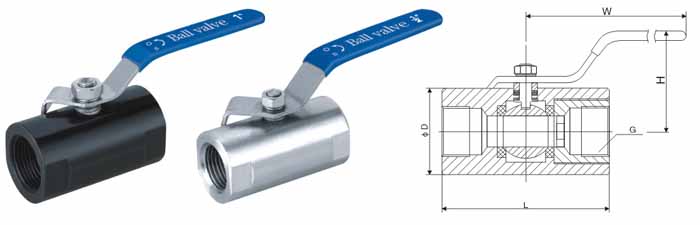

尺寸列表Materialist 单位Unit: mm
|
NPS
|
d
|
D
|
L
|
W
|
H
|
|
1/2"
|
10
|
32
|
60
|
110
|
58
|
|
3/4"
|
13.5
|
38
|
67
|
110
|
62
|
|
1"
|
18
|
45
|
73
|
110
|
68
|
|
1-1/4"
|
22
|
54
|
90
|
150
|
75
|
|
1-1/2"
|
26
|
63
|
98
|
150
|
83
|
|
2"
|
32.8
|
73
|
112
|
180
|
90
|
